2023年10月，上海安其威微電子科技有限公司預告在2024年第一季度發布第一代硅基全集成波束賦形芯片ARW93630和ARW95730，分別應用于衛星通信地面終端的K波段接收和Ka波段發射天線陣面。

功能簡介

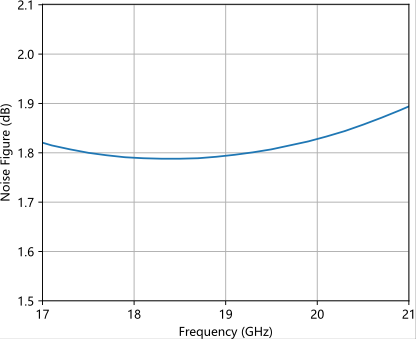

ARW93630是一款8通道波束賦形接收芯片，工作頻率覆蓋17~21GHz，共有8個射頻支路和1個公共路，關鍵射頻指標：噪聲系數1.8~1.9dB，接收增益約24dB，每通道功耗約60mW。

ARW95730是一款8通道波束賦形發射芯片，工作頻率覆蓋27~31GHz，共有8個射頻支路和1個公共路，關鍵射頻指標：發射功率約12dBm，發射增益約24dB，每通道功耗在輸出P-1條件下約100mW。

兩款BGA封裝芯片均可支持雙極化四天線或單極化八天線應用。芯片內部除了集成ASPI接口和波控電路以外，還集成了電源管理和溫度傳感器，輔助提升芯片性能的溫度穩定性。

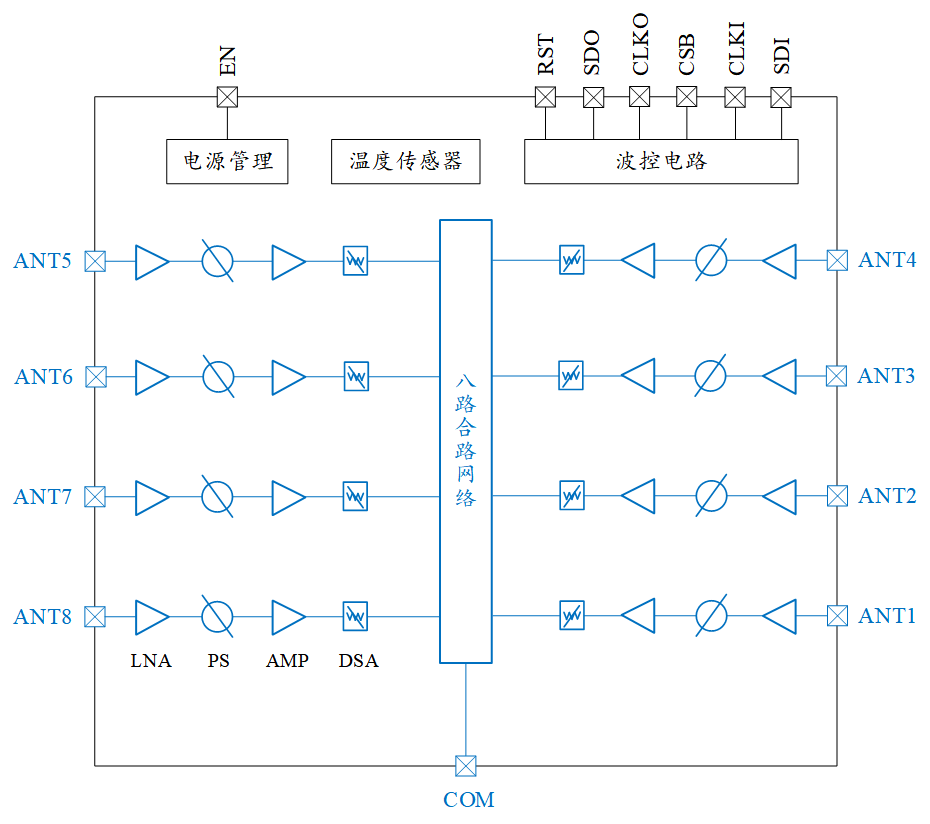

ARW93630 (接收)原理框圖

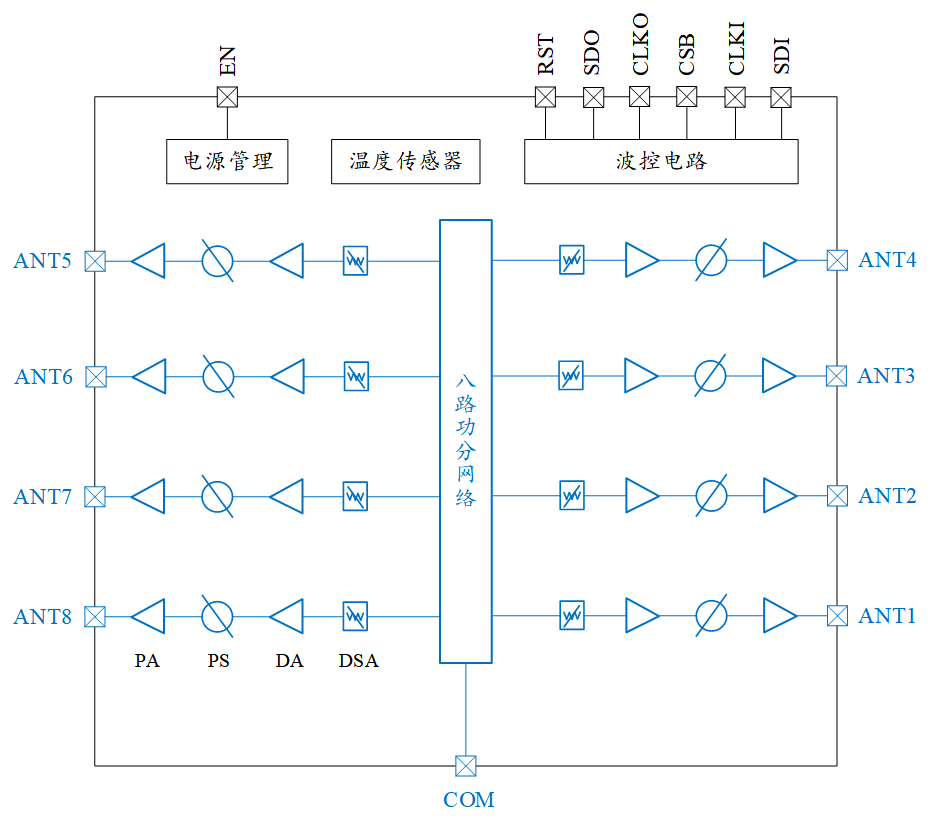

ARW95730 (發射)原理框圖

產品優勢

●低噪聲系數和低功耗

●高通道間隔離度(30dB)

●穩定的幅-相控制：6 位數字移相，5位0.5dB步進數字衰減，高低溫免校準

●在全溫工作范圍內芯片提供增益補償，簡化系統溫補設計

●快速通道開啟和關斷時間(100ns)

●設計考慮長期可靠性和板級應力，產品支持高溫下長期連續工作

●正品保證100%出廠合格率，每顆芯片出廠前經射頻全量測試和卡控

產品典型應用

K/Ka波段衛通地面相控陣終端

K/Ka波段相控陣天線測試設備

供貨信息

2024年一季度上市，更多詳細信息請聯系安其威銷售團隊或發郵件至sales@archiwave.com。
