2023年11月，上海安其威微電子科技有限公司宣布研發成功硅基單片式X波段四通道波束賦形TR收發芯片ARW97420。

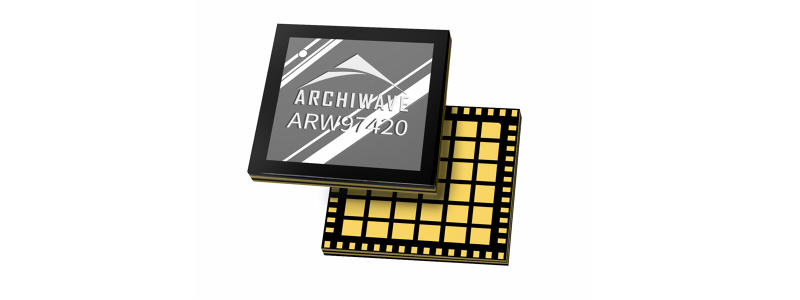

ARW97420封裝3D圖

功能簡介

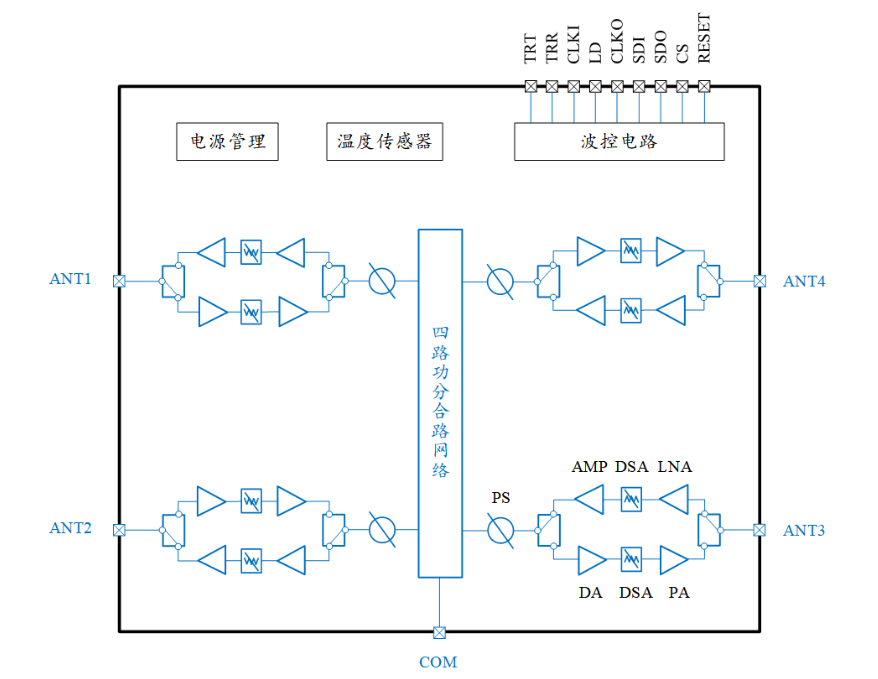

ARW97420是一款四通道波束賦形TR收發芯片，工作頻率覆蓋8~12GHz，支持TDD時分雙工模式。芯片共有5個射頻端口：1個公共端口，4個收發共用的天線端口，內置對應的1:4的功分合路網絡和4個收發通道。每個收發通道都集成了大功率射頻開關、功率放大器、限幅低噪聲放大器、數字移相器、數控衰減器等功能電路。除了集成ASPI接口和波控接口電路以外，芯片還內置了電源管理和溫度傳感器，輔助提高了芯片在整個溫度范圍內的性能穩定性。該芯片使用了FC-LGA封裝工藝，芯片封裝尺寸為10.2mm×10.2mm×0.76mm，主要散熱方向在芯片頂部，有利于提高TR芯片和天線的集成度，降低相控陣有源天線的重量和制造成本，極具應用價值。

產品優勢

●發射每通道飽和輸出28dBm，效率達25%

●接收通道噪聲系數低至3.0dB

●通道間隔離度大于30dB

●穩定的幅-相控制：6 位數字移相，5位0.5dB步進數字衰減，高低溫免校準

●在全溫工作范圍內芯片提供增益補償，簡化系統溫補設計

●設計考慮板級應力和長期可靠性，產品支持高溫下長期連續工作

●正品保證100%出廠合格率，每顆芯片出廠前經射頻全量測試和卡控

產品典型應用

相控陣氣象雷達

相控陣通信設備

相控陣天線測試設備

供貨信息

ARW97420產品已經有樣品，更多詳細資料請聯系安其威銷售團隊或發郵件至sales@archiwave.com。

關于ARCHI-ARRAY?系列產品

無線電技術自誕生以來，一直沿著“距離遠、速率快、重量輕、體積小、能效高以及成本低”這個主旋律，不斷改善著人類的生產和生活方式。在眾多的天線種類中，相控陣有源天線技術優勢顯著，但因為成本高和使用復雜，過去沒有得到廣泛應用。安其威創立之初就立志打造技術先進且具有成本優勢的ARCHI-ARRAY?系列波束賦形芯片，和上下游合作伙伴一起，降低相控陣有源天線的成本和使用門檻，助其在國內通信和感知領域得到大規模應用。近年來，得益于國內射頻微波產業的發展和半導體產業鏈的成熟，安其威ARCHI-ARRAY?系列產品應運而生。

關于安其威

上海安其威微電子科技有限公司創立于2015年，在南京設有分部。已成功研發和量產近百款射頻芯片產品，服務于移動通信、雷達、衛星通信和無線電測試儀器等行業的頭部企業。安其威是國家級“專精特新小巨人”企業，設有浦東新區企業博士后科研工作分站，承擔了國家、市、區等各級政府設立的多個重大科技項目。研發團隊來自海內外知名高校，平均年齡30歲，多位員工獲得各級政府設立的高層次人才獎勵。企業以客戶為中心，以奮斗者為本，力求“健康工作50年，幸福生活一輩子”。關注個人成長，創造機會培養能力，挑戰潛力。企業氛圍淳樸愉悅，勤奮團結，成立以來核心成員流失率為零。安其威誠邀海內外青年才俊加盟，探索先進技術，“做最好用的通信感知射頻芯片”。
