2023年10月，繼上個月剛剛正式發布Ka波段波束賦型芯片ARW9679，上海安其威微電子科技有限公司又宣布研發成功硅基單片式Ku波段波束賦形收發芯片ARW9654，繼續支持有源相控陣天線降低成本，擴大應用領域。

“無線電技術自誕生以來，一直沿著“距離遠、速率快、重量輕、體積小、能效高以及成本低”這個主旋律，不斷地改變著人類通信和感知世界的方式。過去，由于使用了體積大、造價高的波束賦形組件，先進的相控陣天線技術在對成本有極致追求的商業領域一直很難得到應用。安其威自創立之日起，立志打造和推廣技術領先、具有成本優勢的ARCHI-ARRAY?系列波束賦形芯片，促使相控陣系統的體積由大變小、身價從“高貴”走向“平民”。近年來，得益于國內半導體產業鏈的發展和成熟，波束賦形芯片的大規模量產已成為可能?！盇RW9654的成功研發，將進一步有力推動相控陣天線技術在國內通信感知領域的大規模商用。

功能簡介

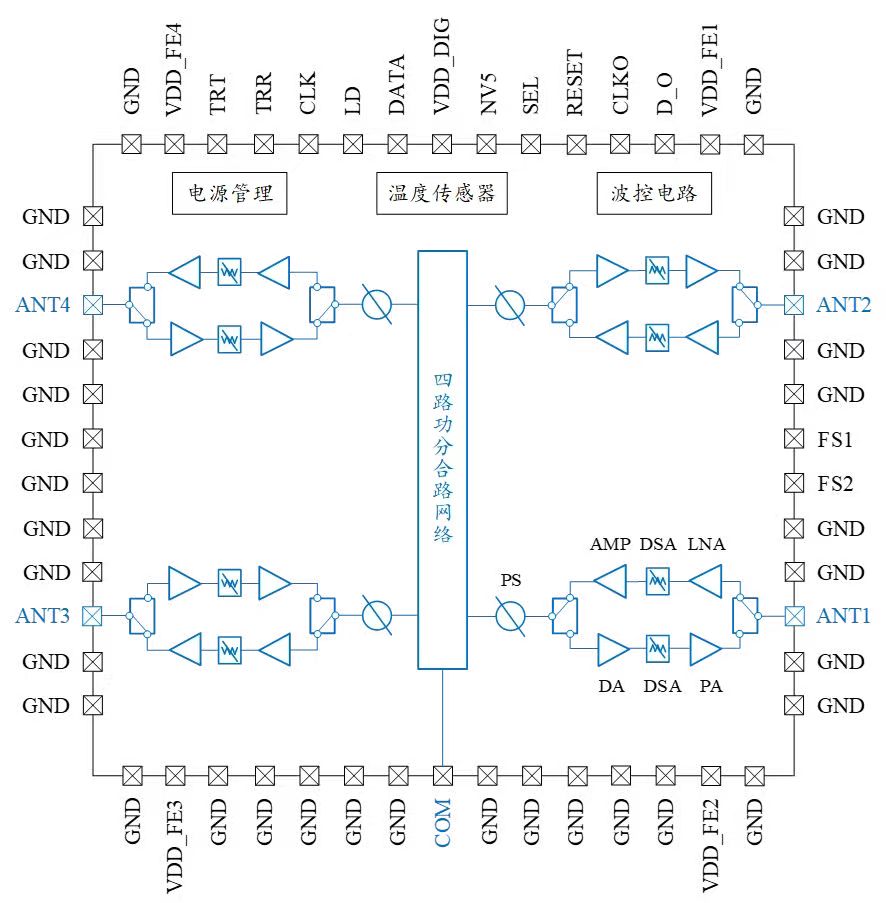

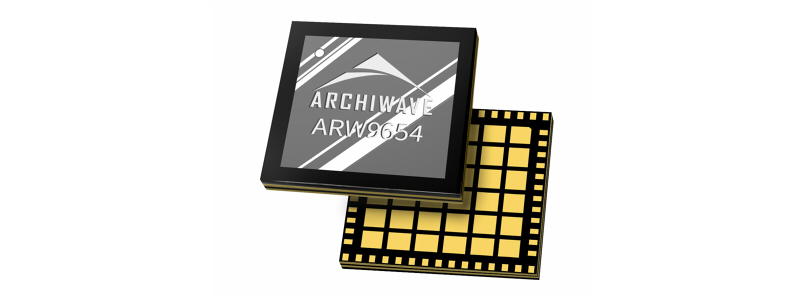

ARW9654是一款四通道高集成度波束賦形收發芯片，有1個公共射頻端口和4個收發共用天線端口。工作頻率覆蓋12~18GHz，支持TDD時分雙工模式。芯片包含4個收發通道和對應的功率合成網絡。每個收發通道都集成了性能優異的射頻開關、功率放大器、限幅低噪聲放大器、數字移相器、數控衰減器等功能電路。除了集成SPI接口和波控電路以外，芯片還內置了電源管理和溫度傳感器，輔助提升芯片性能的溫度穩定性。該芯片使用FC-LGA封裝工藝，封裝后尺寸為7.5mm×7.5mm×0.76mm。散熱方向設計在芯片頂部，有助于有源相控陣天線的散熱和集成，降低系統重量和成本，易于批量制造。

產品優勢

●發射每通道飽和輸出功率達28dBm

●接收每通道噪聲系數約3.2dB

●通道間隔離度大于30dB

●6 位數字移相， 0.5dB步進數字衰減，高低溫免校準

●芯片射頻端口在發射態/接收態/負載態均提供內部50 Ohm的匹配狀態

產品典型應用

低空飛行物感知系統

衛星通信設備

相控陣天線測試設備

供貨信息

ARW9654目前可以為重要客戶提供樣品。更多詳細信息請聯系安其威銷售團隊或發郵件至sales@archiwave.com。

關于安其威

上海安其威微電子科技有限公司創立于2015年，總部位于上海張江，南京江北設有分部。安其威是國家級“專精特新小巨人”企業，并設有浦東新區企業博士后科研工作站，參與承擔了國家及省部級的多個重大科研項目。研發成員來自海內外知名高校，平均年齡30歲，其中多位榮獲政府高層次海外人才獎勵。我們倡導“健康工作五十年，幸福生活一輩子”的理念，關注每一位員工的個人成長。團隊勤奮團結，氛圍淳樸愉悅，成立以來核心成員流失率為零。誠邀海內外青年才俊加盟，共同探索先進技術，為客戶提供最好的無線通信感知芯片！
