2024年4月，上海安其威微電子科技有限公司正式發布低成本高性能包絡對數檢波器芯片ARW22347。

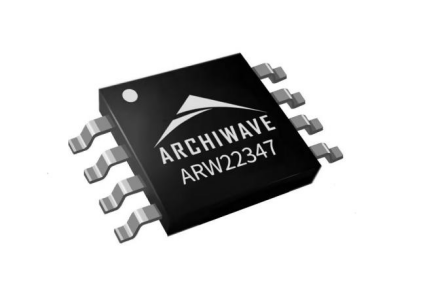

MSOP8封裝

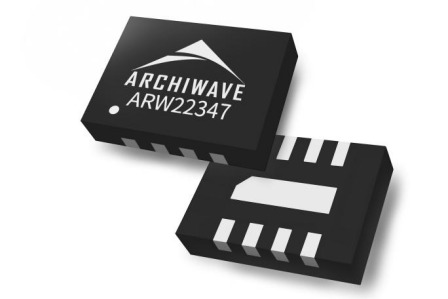

CP8封裝

功能簡介

ARW22347是一款低成本高性能包絡對數檢波器，頻率覆蓋范圍0.1~7.1GHz，典型動態范圍為45dB，對數誤差小于±1dB，工作電流8.5mA，省電模式下電流僅100uA。ARW22347采用全新設計，在功耗、防靜電、高低溫特性等方面進行了優化，產品性能業界領先，提供MSOP8、CP8兩種封裝。ARW22347支持正負兩種斜率輸出，帶使能控制，可使芯片關斷進入省電模式。與分立二極管檢波方案相比動態范圍更大，溫度穩定性更好，可靠性更高。特別適合用于要求低成本高性能的場景，例如蜂窩設備、信號強度指示、自動增益控制、無線電頻譜檢測、雙向放大器、蜂窩WIFI信號中繼器，手機信號增強器，局部放電檢測等。

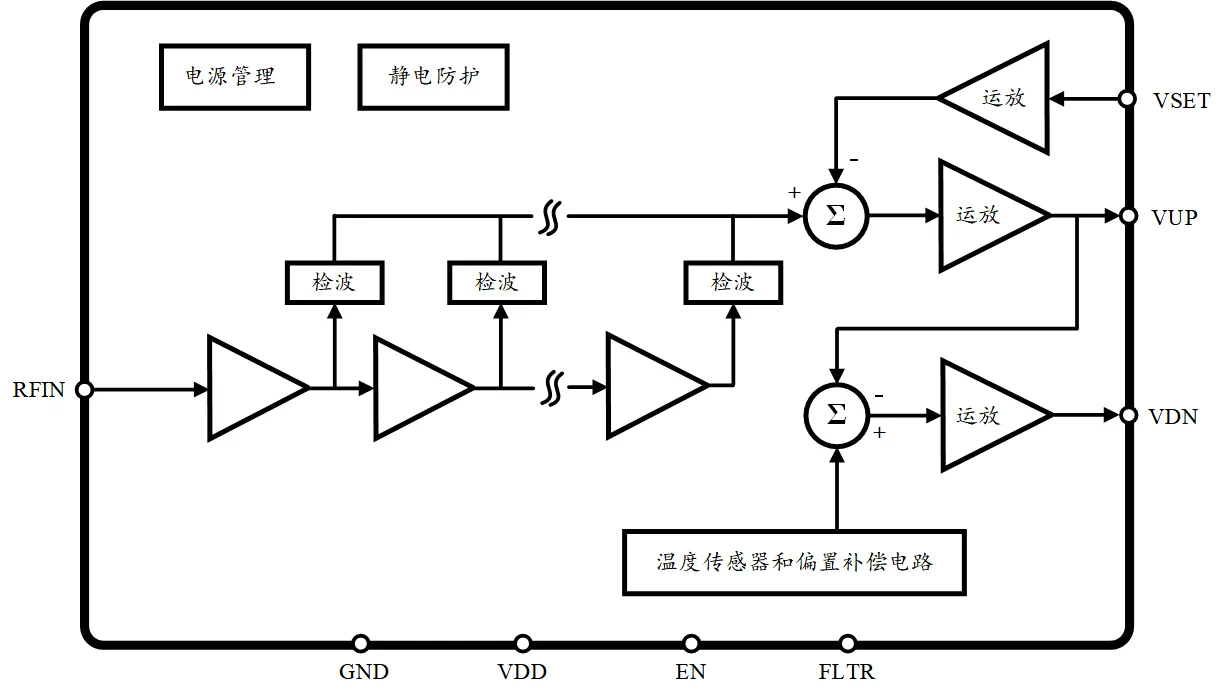

ARW22347功能示意圖

產品優勢

●寬帶：頻率覆蓋0.1~7.1GHz

●動態范圍：45dB

●寬壓供電：2.7~5.25V

●低功耗：8.5mA

●省電模式：100uA

●高低溫特性：片內集成溫度補償

●小尺寸：MSOP8、CP8封裝

●保證100%出廠測試：每顆芯片出廠前經射頻全量測試

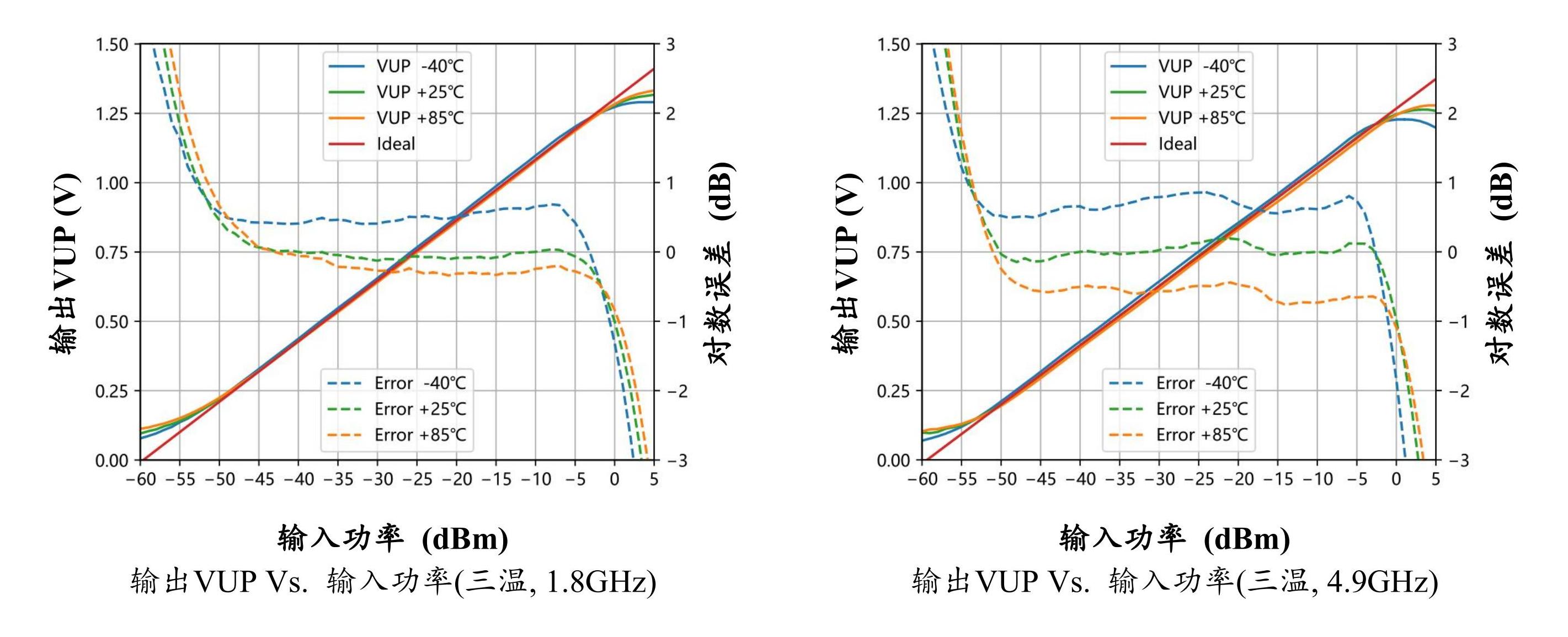

典型性能圖

產品典型應用

蜂窩設備

信號強度指示

自動增益控制

無線電頻譜檢測

射頻拉遠單元

雙向放大器

局部放電檢測

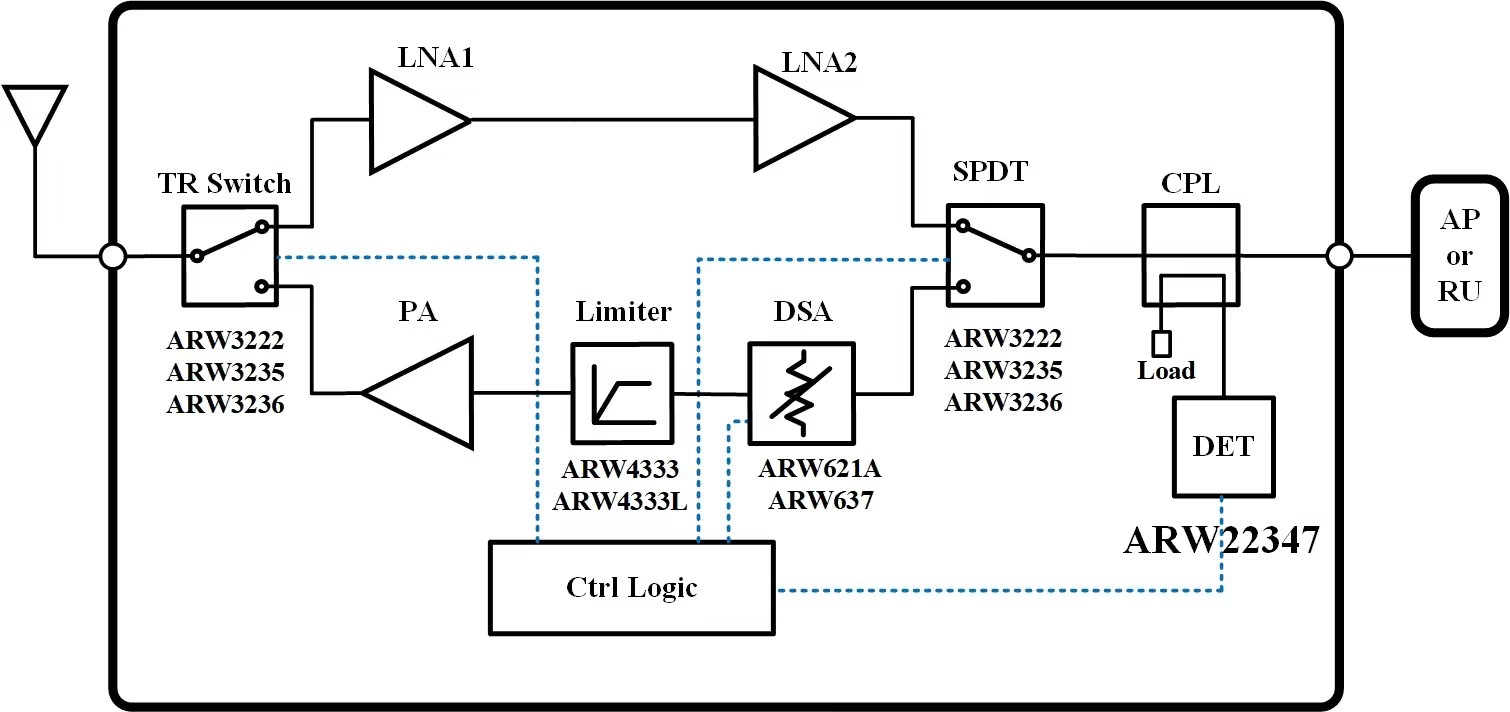

雙向放大器應用示例1

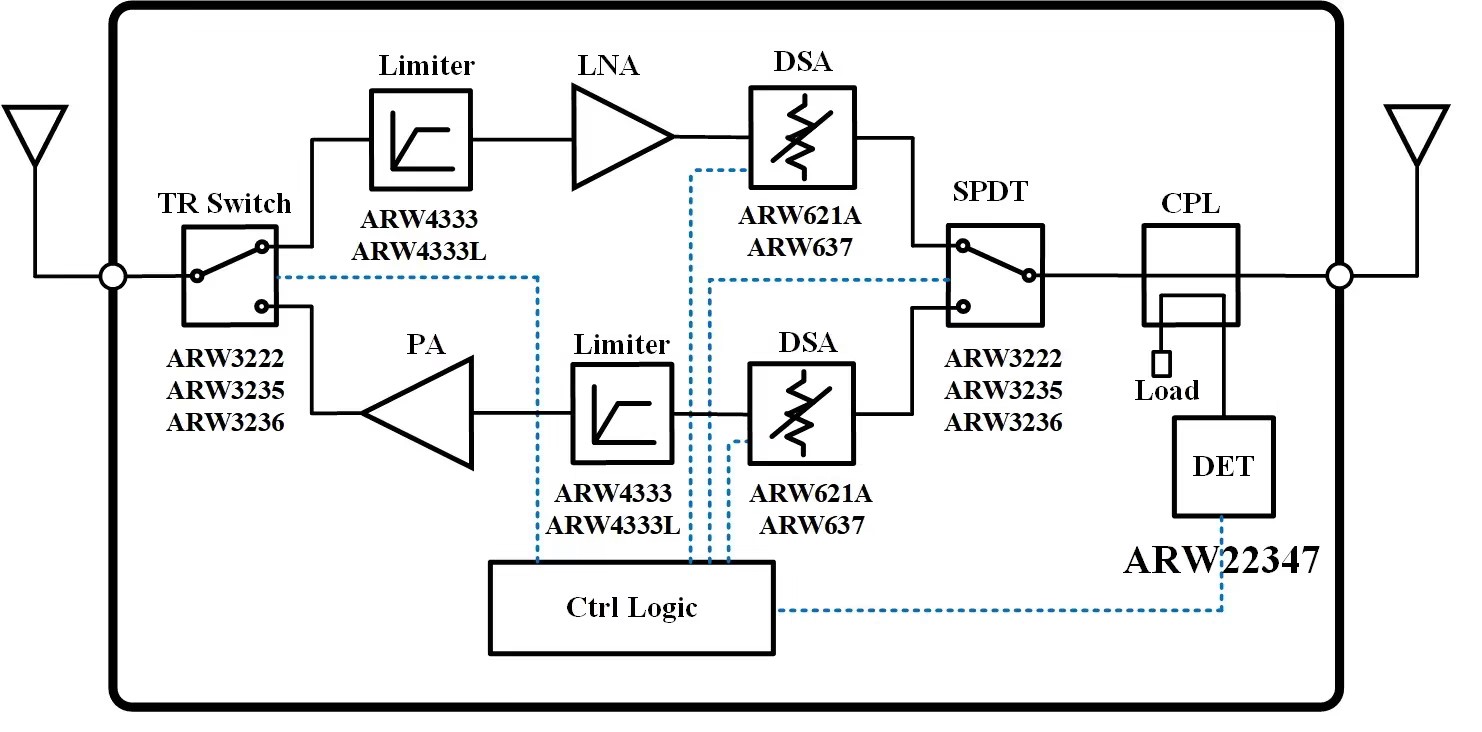

雙向放大器應用示例2

供貨信息

ARW22347產品已正式發布，更多詳細資料請聯系安其威銷售團隊或發郵件至sales@archiwave.com。

關于ARCHI-DETECT?

無線電技術自誕生以來，一直遵循著“距離遠、速率快、重量輕、體積小、能效高以及成本低”這個主旋律，不斷改善著人類的生產和生活方式。檢波器是一種通用射頻器件，被廣泛應用在通信、雷達感知、測試測量儀表等領域中，對信號進行實時檢測，輔助系統實現更優化的性能和功耗。安其威在創立之初就設立了ARCHI-DETECT?檢波器芯片產品線。我們在包絡對數檢波器和均方根(RMS)檢波器產品上不斷改進和創新，并且在動態范圍、帶寬、檢波靈敏度、高低溫檢測誤差等關鍵指標上持續突破，以滿足更多的應用場景和客戶日益提升的需求。
