首頁 / 新聞資訊/新聞資訊

面向K/Ka波段衛星互聯網應用的波束賦形芯片研發成功

03.04

2024

2024.03.04

2066

2066
分享至

2024年3月,上海安其威微電子科技有限公司宣布面向K/Ka波段衛星互聯網應用的8通道模擬波束賦形芯片ARW93630/ARW95730研發成功。

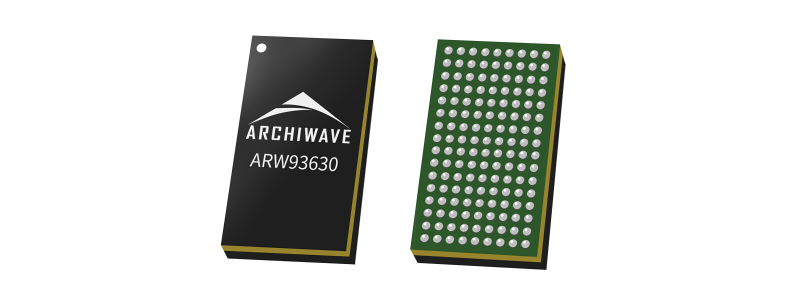

ARW93630封裝3D圖

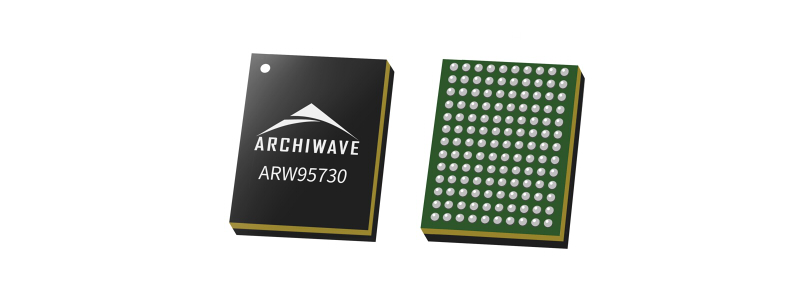

ARW95730封裝3D圖


功能簡介

ARW93630是一款K波段8通道高集成度波束賦形接收芯片,共有8個射頻支路和1個公共路,可以支持圓極化四天線或單極化八天線應用。工作頻率覆蓋17~21GHz,關鍵射頻指標:噪聲系數1.9dB,接收增益25dB,每通道功耗65mW,芯片內部除了集成SPI接口電路以外,還集成了電源管理和溫度傳感器,BGA封裝。

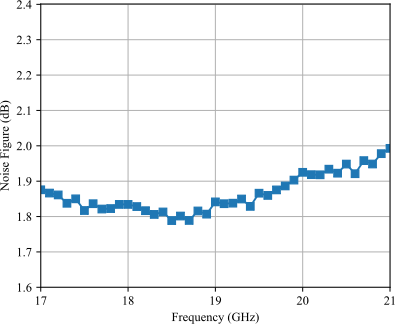

ARW93630接收通道噪聲系數


ARW95730是一款Ka波段8通道高集成度波束賦形發射芯片,共有8個射頻支路和1個公共路,可以支持圓極化四天線或單極化八天線應用。工作頻率覆蓋27~31GHz,關鍵射頻指標:發射功率11.5dBm,發射增益22dB,每通道動態功耗120mW,芯片內部除了集成SPI接口電路以外,還集成了電源管理和溫度傳感器,BGA封裝。

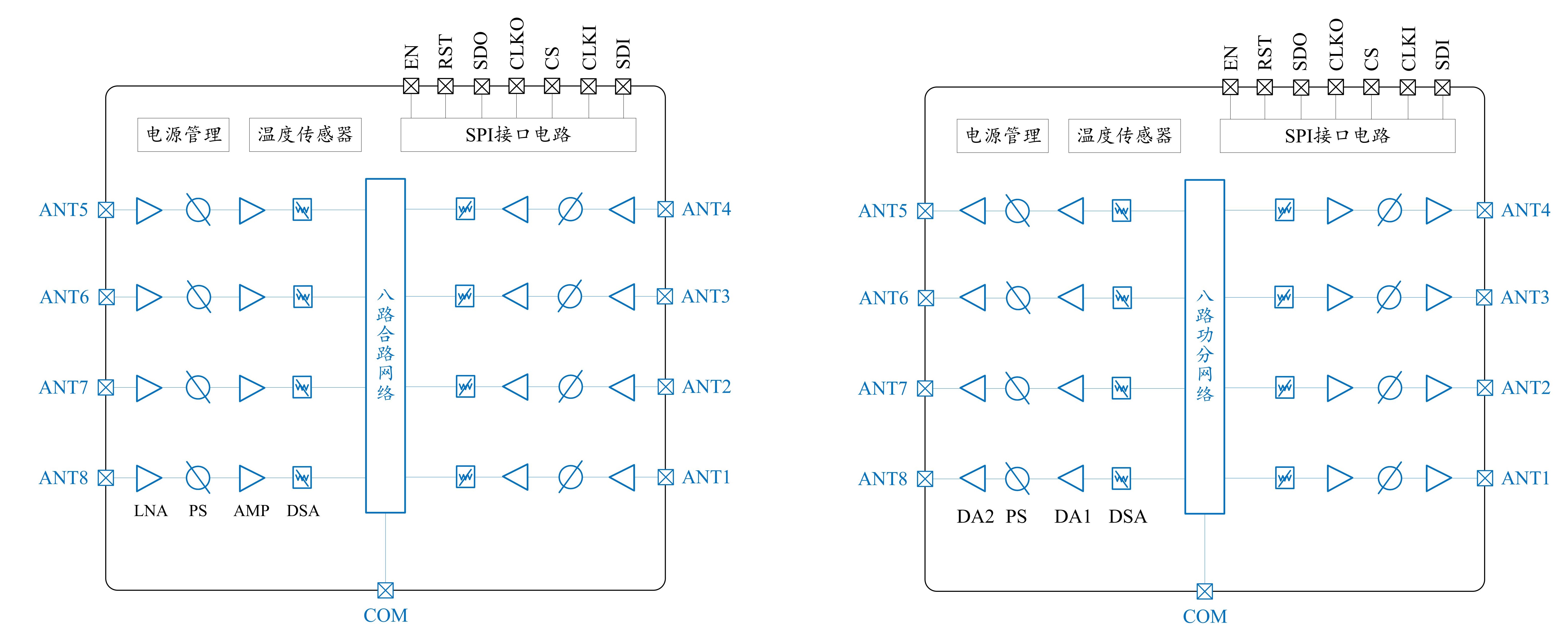

ARW93630 (接收)原理框圖  &  ARW95730 (發射)原理框圖


產品優勢

●極致低噪聲特性:接收噪聲系數1.9dB

●極致功耗特性:接收每通道功耗65mW,發射每通道功耗120mW@11.5dBm

●通道間隔離度: >30dB

●穩定的幅-相控制:6位數字移相,5位0.5dB步進數字衰減,高低溫免校準

●在全溫工作范圍內芯片提供增益補償,簡化系統溫補設計

●發射芯片和接收芯片在開啟狀態時射頻端口均提供內部50Ohm的匹配狀態

●芯片SPI支持菊花鏈工作模式,減少板級數字布線所需的空間和電路板層數

●高可靠性:通過嚴苛的可靠性考核和板級應力測試,支持高溫下長期連續工作

●100%出廠合格率:每顆芯片出廠前經過高低溫和射頻全量測試和嚴格卡控


產品典型應用

K/Ka波段高軌衛通相控陣用戶終端

K/Ka波段低軌衛通相控陣用戶終端

K/Ka波段衛通相控陣天線測試設備


供貨信息

目前產品已經可以提供樣品和評估板,更多詳細資料請聯系安其威銷售團隊或發郵件至sales@archiwave.com。


衛星互聯網應用背景

衛星互聯網的目標用戶包括全球每年約40億人次航空旅客、3000萬人次航海旅客、3億偏遠地區富裕階層、數億人次的戶外探險者等。未來隨著衛星性能的提升,將與地面通信網絡協同,以更加普惠的方式為更多用戶提供更豐富多元的網絡服務。地球上仍有超過70%的地理空間,涉及全球近1/3人口未能實現互聯網覆蓋,未來融合衛星互聯網的移動通信網絡將彌合“數字接入鴻溝”。發展衛星互聯網對于國家網絡主權和國家安全具有戰略意義,成為各國在海洋、太空、軍事等領域推動國家戰略的重要手段。衛星的軌道和頻率已成為稀缺的戰略資源,國際競爭愈發激烈。國際電聯(ITU)規定,近地衛星軌道和頻率分配采取“先登先占”方式。通信衛星用的低軌頻率、軌道容量有限,以美國為代表的衛星互聯網企業,如美國商業航天公司SpaceX為星鏈(Starlink)申請并計劃發射4.2萬顆衛星,截至2024年1月已經完成超5500顆衛星的發射。2020年9月,中國向國際電信聯盟遞交了申請,申請中包含了兩個名為GW-A59和GW-2的寬帶星座計劃,其計劃發射的衛星總數約13000顆。2023年12月,中央經濟工作會議指出,要打造商業航天、低空經濟等若干戰略性新興產業。中國衛星互聯網發展進入快車道。

低軌(軌道高度200-2000Km)寬帶通信衛星,相較于傳統的地球同步衛星(軌道高度36000Km)可以實現更低的損耗和時延,更高的傳輸帶寬和速率,成為衛星互聯網發展的必經之路。而低軌衛星相對地面高速運動,繞地球一圈時間約90分鐘,此時用戶終端將無法采用傳統的機械天線來跟蹤衛星,而必須采用相控陣天線。終端相控陣天線的一項關鍵指標便是G/T值(G/T是相控陣天線的一項重要技術指標,表示天線增益和等效噪聲溫度的比值,G/T值越高代表終端接收衛星信號的能力越強),為了獲得更高的G/T值通常有兩種手段,一是增加天線的面積,二是降低每通道的噪聲系數。天線面積過大勢必會導致更高的成本和功耗,用于相控陣終端的波束賦形芯片一直是業界的痛點,芯片既要降低其噪聲系數,又要降低功耗,還要極致的低成本。安其威作為國內衛通相控陣芯片領域的先鋒,率先突破了技術瓶頸,將硅基相控陣波束賦形芯片的性價比提高至前所未有的水平。


關于ARCHI-ARRAY?

無線電技術自誕生以來,一直沿著“距離遠、速率快、重量輕、體積小、能效高以及成本低”這個主旋律,不斷改善著人類的生產和生活方式。在眾多的天線種類中,相控陣有源天線技術優勢顯著,但因?yàn)槌杀靖吆褪褂脧?fù)雜,過去沒有得到廣泛應用。安其威創立之初就立志打造技術先進且具有成本優勢的ARCHI-ARRAY?系列波束賦形芯片,和上下游合作伙伴一起,降低相控陣有源天線的成本和使用門檻,助其在國內通信和感知領域得到大規模應用。近年來,得益于國內射頻微波產業的發展和半導體產業鏈的成熟,安其威ARCHI-ARRAY?系列產品應運而生。


關于安其威

上海安其威微電子科技有限公司創立于2015年,在南京設有分部。已成功研發和量產近百款射頻芯片產品,服務于移動通信、雷達、衛星通信和無線電測試儀器等行業的頭部企業。安其威是國家級“專精特新小巨人”企業,設有浦東新區企業博士后科研工作分站,承擔了國家、市、區等各級政府設立的多個重大科技項目。研發團隊來自海內外知名高校,平均年齡30歲,多位員工獲得各級政府設立的高層次人才獎勵。企業以客戶為中心,以奮斗者為本,力求“健康工作50年,幸福生活一輩子”。關注個人成長,創造機會培養能力,挑戰潛力。企業氛圍淳樸愉悅,勤奮團結,成立以來核心成員流失率為零。安其威誠邀海內外青年才俊加盟,探索先進技術,“做最好用的通信感知射頻芯片”。
